Omer Rex 30 Pf fait partie de la famille des montes voitures. La particularité de cet ascenseur pour voitures est que les éléments de manutention sont faits en forme de ciseaux. C’est un monte voitures très polyvalent, avec une hauteur de levage de maximum 3,5 mt, et sa force est donnée par la résistance du produit même, combine avec un prix très attractif.

Description :

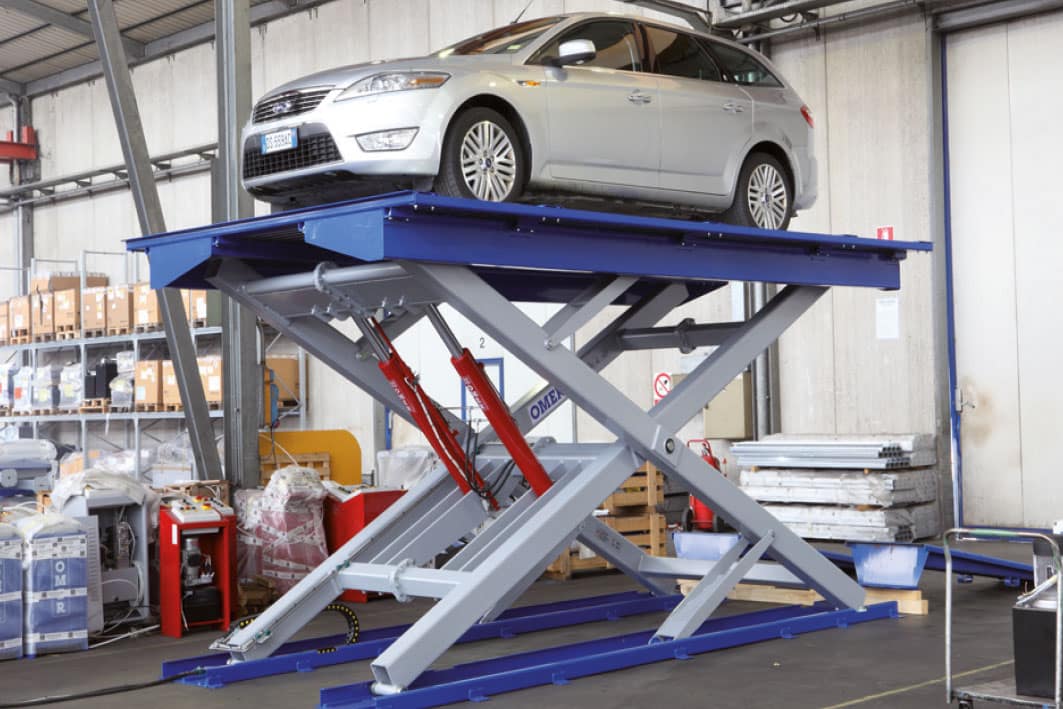

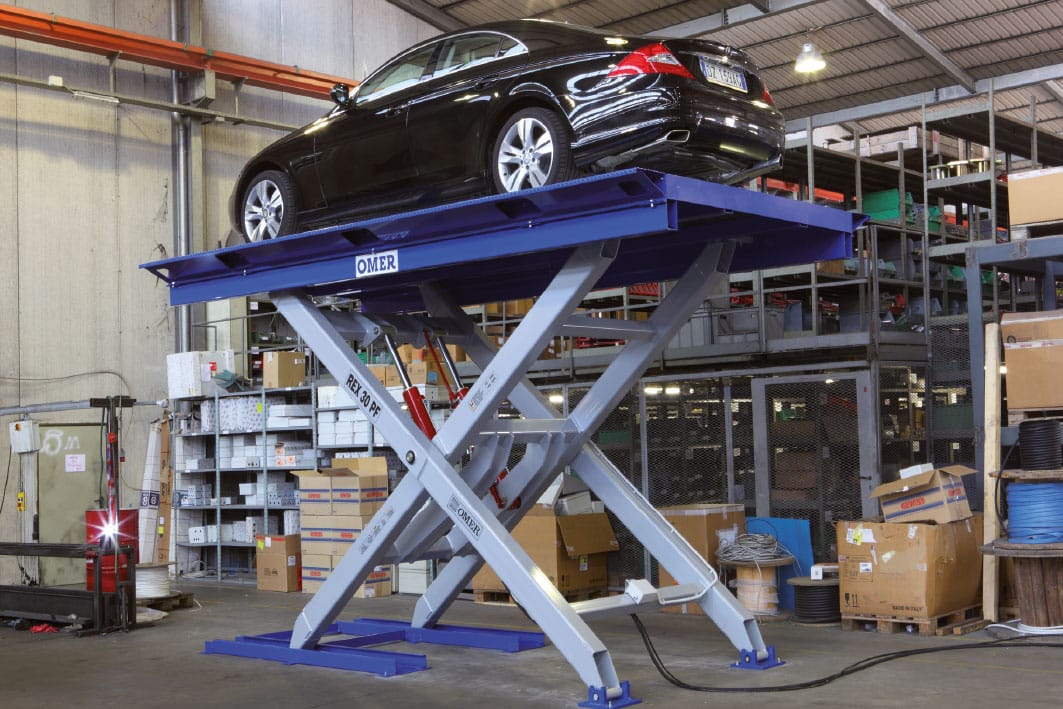

Ces photos illustrent la remarquable polyvalence de la plateforme Omer Rex PF (à point fixe) également adaptée au stationnement des voitures de grosse cylindrée à empattement long, grâce à ses dimensions (5 200 mm) et à sa capacité de portée (à hauteur de 3 000 kg).

Rex PF foto 1  Rex PF foto 2

Rex PF foto 3  Rex PF foto 4

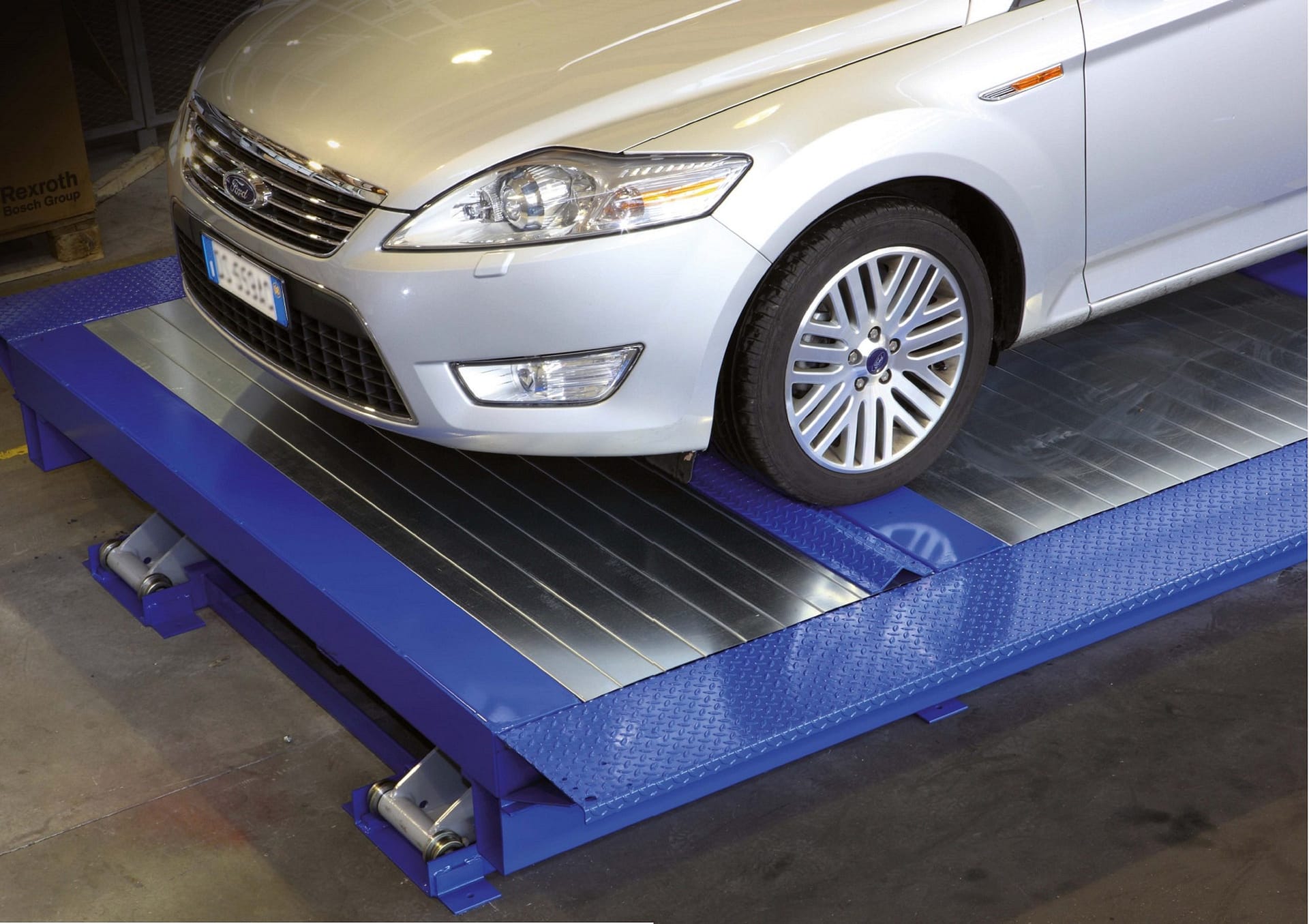

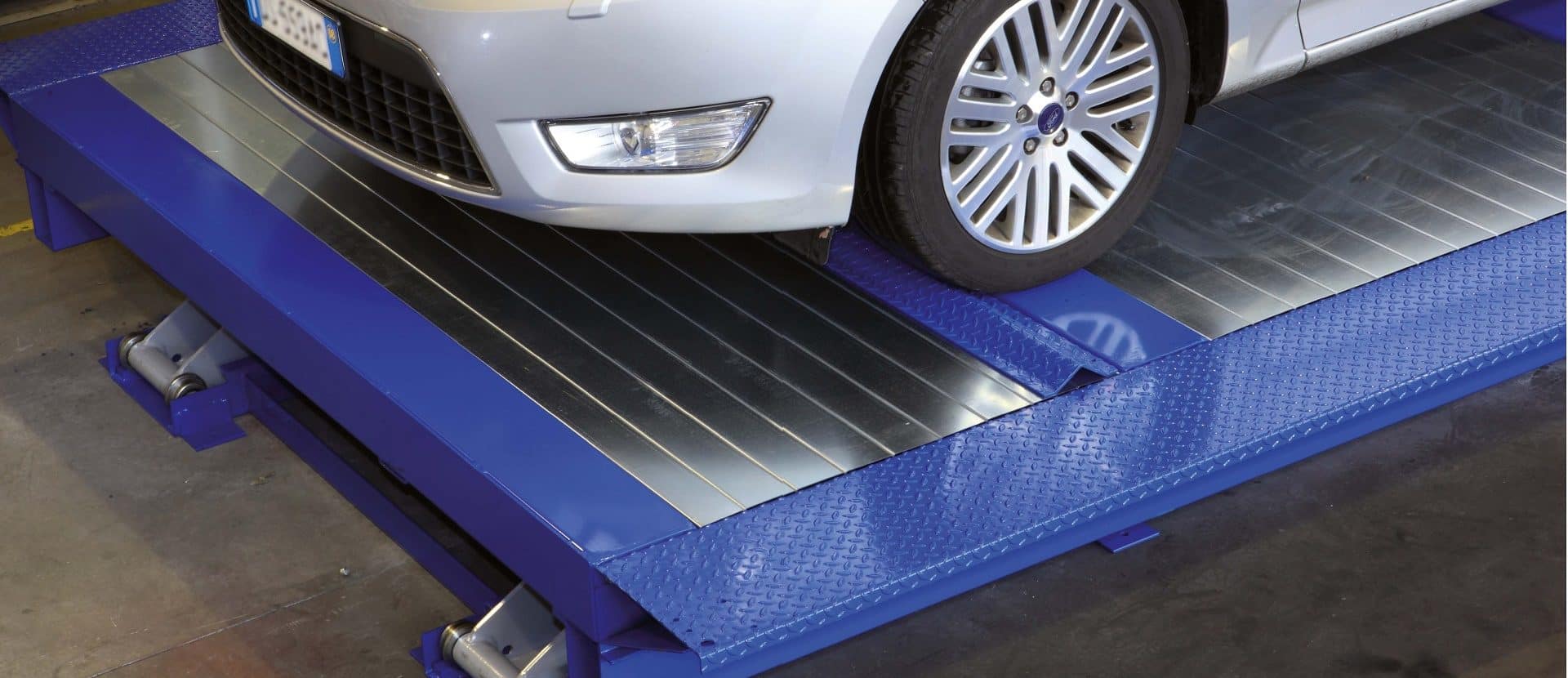

La plateforme est constituée d’un sol en bandes galvanisées qui se caractérisent par leur légèreté, bien que leur structure offre une grande rigidité.
Rex PF foto 7Rex PF foto 8
La machine bénéficie à la fois d’un format compact, tout comme la structure de la plateforme, et d’une grande solidité, et nécessite uniquement une fosse de 510 mm.
Rex PF foto 5  Rex PF foto 6
La photo détaillée met en évidence la cale située sur la plateforme (de série) et qui est destinée au positionnement correct de la voiture côté avant. Cet élément permet de sécuriser le véhicule et d’empêcher tout mouvement brusque vers l’avant, lors du déplacement de la plateforme. Une deuxiéme cale se trouve également à l’arrière de la plateforme.
Rex PF foto 9  Rex PF foto 10
Grâce à la fiabilité du produit Omer, l’usager peut garer sa voiture, quel que soit son modèle, en positionnant indifféremment l’avant de la voiture sur la plateforme.
Rex PF foto 11  Rex PF foto 13
Le dessous de la plateforme est dotée d’une ossature en acier, qui en assure sa la fiabilité.
Rex PF foto 14  Rex PF foto 15
Deux profiles latéraux permettent l’ajustement de la plateforme à la gaine suivant les besoin du clients, en augmentant les espaces d’appui (voir détail photo).
Rex PF foto 16  Rex PF foto 17
Le chemin de roulement du ciseaux du Rex PF sont fixées au sol à l’aide de chevilles mécaniques. Les galets auto lubrifiés permettent d’éviter leur détérioration et prolongent la durée de vie du matériel. Le châssis est fixé au sol par des chevilles mécanique en comprenant des douilles en plastique anti usure.
Rex PF foto 18  Rex PF foto 19  Rex PF foto 20
La partie fixe est également dotée d’une base, fixée au sol par des chevilles mécaniques et montée à l’aide d’un pivot inséré sur des douilles en plastique anti-usure. Cette installation améliore évidemment la durée de vie du produit.
Rex PF foto 21
Le système hydraulique est composé de deux vérins (fabriqués par Omer S.p.A.) chacun doté d’une équilibreur de pression permettant l’adaptation aux fortes variations de la pression d’huile.
Quand ces évènements se produisent (par exemple, en raison de la rupture d’une connexion hydraulique et la fuite soudaine de l’huile), l’électrovalve se ferme immédiatement et arrête la plateforme instantanément.
Egalement, la tige située latéralement par rapport au piston gauche (voir le détail) est destinée aux interrupteurs de fin de course pour la régulation de l’hauteur de levage et l’arrêt à vitesse réduite de la plateforme.
Le troisième interrupteur de fin de course (identifiable sur la photo) sert de sécurité, en cas de rupture de l’un des interrupteurs de fin de course en fonctionnement.
Rex PF foto 23  Rex PF foto 22
Ces photos montrent que le circuit électrique est parfaitement intégré à la machine, tout en étant facilement accessible pour le technicien chargé de la maintenance. La boîte de dérivation de la machine et du tableau électrique est placé sur l’entretoise inférieure de la jambe à point fixe, pour une accessibilité maximale. Tous les dispositifs sont préinstallés sur la machine. Sur les photos, vous pouvez voir que le circuit est entièrement intégré et toujours facilement accessible pour les entretiens.
Rex PF foto 24  Rex PF foto 25
