GARMAT – Zone de préparation

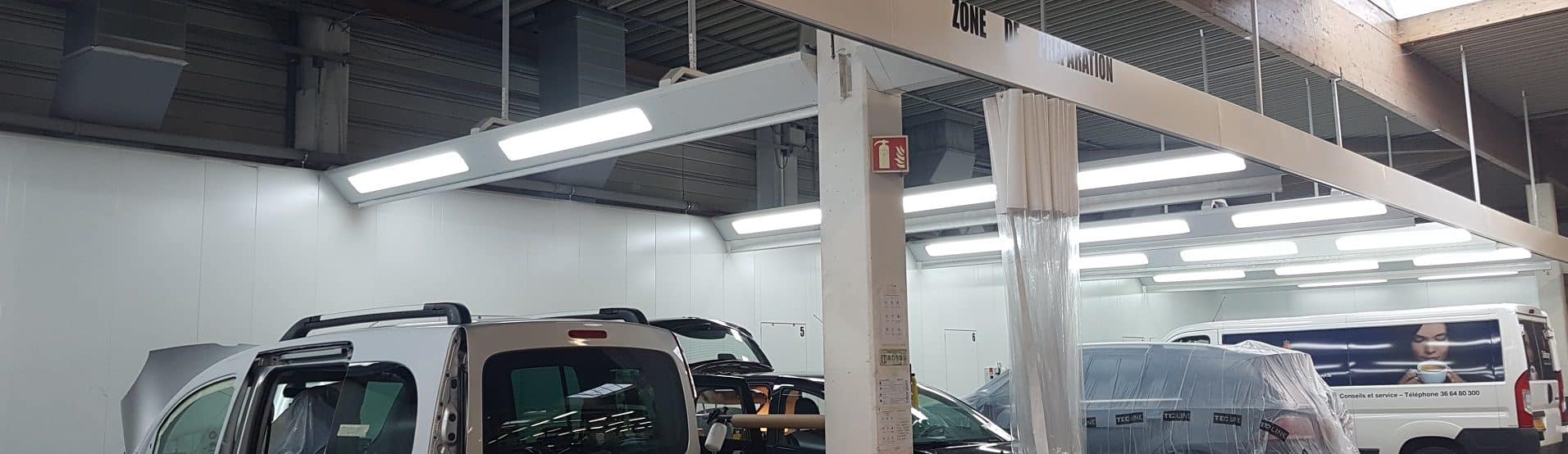

ZONE DE PRÉPARATION


VBZ310

Groupe d’échappement :

-ventilateur : 12 000 m³/h
– moteur : 2,2 kW
– dimensions : 1 200 x 800 x 800 mm

Canal :

(1) canal rond Æ 710 mm ;
(2) canal carré 600/600 mm sans vanne de récupération ;
(3) canal carré 600/600 mm avec vanne de récupération + chapeau de pluie à fermeture automatique jusqu’à une hauteur de 6 m à partir du niveau 0.
– Grille d’entrée d’air à fermeture automatique : 600 mm x 600 mm
– Fonctionnement : interrupteur, protection thermique

Extraction :

au moyen de filtres à peinture (4 m² d’arrêt de peinture) sous le caillebotis de dimensions 4 000 mm x 800 mm (fosse 900 mm)
Type de grille : E 50/2, 390 kg/superficie de roue

Option :

– Surface de grille plus grande : 5 x 1,6 m = 8 m².
– Débit plus important : 15 000 m³/h, moteur de 3 kW
– W-filter
– Grilles plus lourdes : E 50/3, 590 kg/superficie de roue

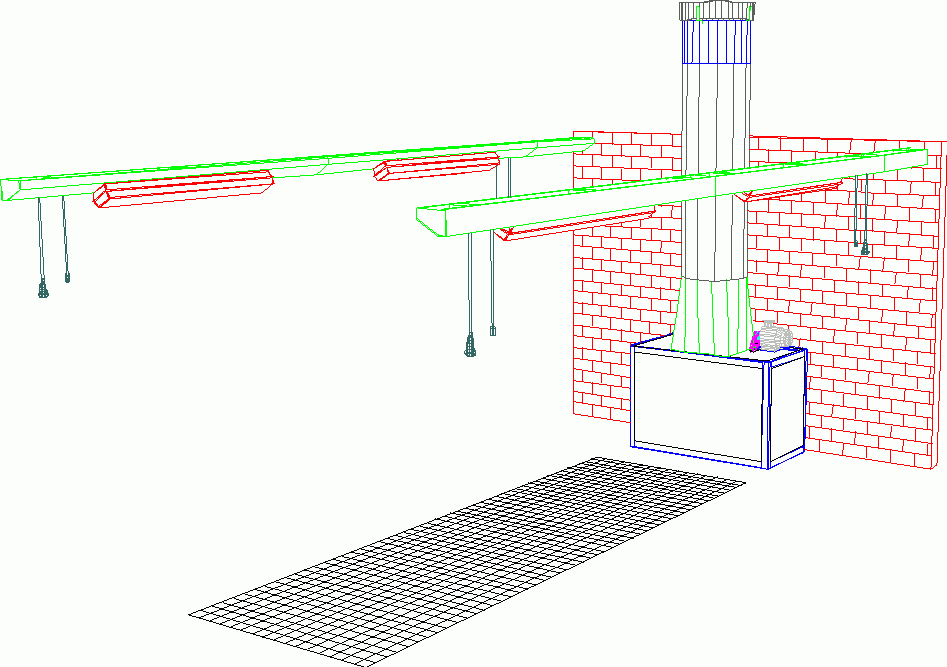

VBZ311

Groupe d’échappement :

– ventilateur : 12 000 m³/h
– moteur : 2,2 kW
– dimensions : 1 200 x 800 x 800 mm

– Canal :

(1) canal rond Æ 710 mm/
(2) canal carré 600/600 mm sans clapet de récupération/
(3) canal carré 600/600 mm avec clapet de récupération + chapeau de pluie à fermeture automatique jusqu’à une hauteur de 6 m à partir du niveau 0.
– Grille d’entrée d’air à fermeture automatique : 600 mm x 600 mm
– Commande : interrupteur, protection thermique VBZ311
Extraction au moyen de filtres à peinture (4 m² d’arrêt de peinture) sous le caillebotis de dimensions 4 000 mm x 800 mm (fosse 900 mm)
Type de grille E 50/2, 390 kg/superficie de roue
Lumière annulaire de 7 x 4 m avec 6 boîtes à lumière, chacune de 2 x 58 Watt = 696 Watt.

Option :

Les deux boîtes d’énergie et les autres fournitures d’énergie
– Surface de la grille plus grande : 5 x 1,6 m = 8 m².
– Débit plus important : 15 000 m³/h, 3 kW
– W-Filter
– Grilles plus lourdes : E 50/3, 590 kg/superficie de roue

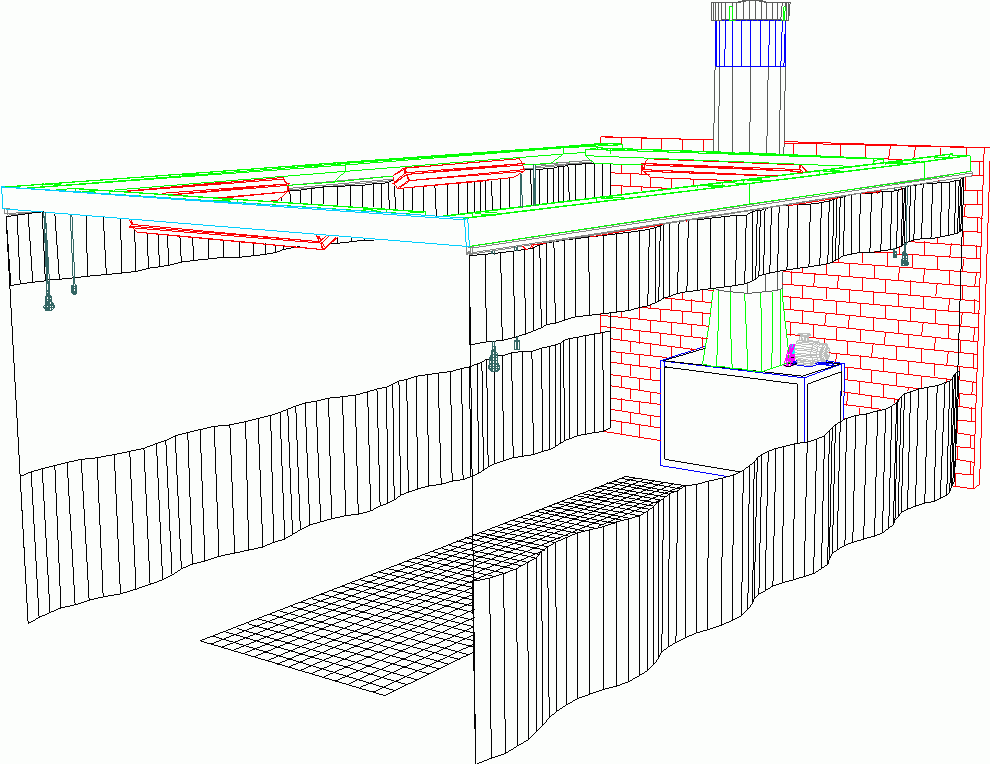

VBZ312

Groupe d’échappement :

– ventilateur : 12 000 m³/h
– moteur : 2,2 kW
– dimensions : 1 200 x 800 x 800 mm

– Canal :

(1) canal rond Æ 710 mm/
(2) canal carré 600/600 mm sans clapet de récupération/
(3) canal carré 600/600 mm avec clapet de récupération + chapeau de pluie à fermeture automatique jusqu’à une hauteur de 6 m à partir du niveau 0.
– Grille d’entrée d’air à fermeture automatique : 600 mm x 600 mm
– Commande : interrupteur, protection thermique VBZ312
Extraction au moyen de filtres à peinture (4 m² d’arrêt de peinture) sous le caillebotis de dimensions 4 000 mm x 800 mm (fosse 900 mm)
Type de grille E 50/2, 390 kg/superficie de roue
Lumière annulaire de 7 x 4 m avec 6 boîtes à lumière, chacune de 2 x 58 Watt = 696 Watt.

Rideaux :

2 pièces avec rails :
dimensions : 6 800 mm x 3 000 mm

Option :

– Les deux boîtes d’énergie et les autres fournitures d’énergie
– Surface de la grille plus grande : 5 x 1,6 m = 8 m².
– Débit plus important : 15 000 m³/h, 3 kW
– W- Filtre
– Grilles plus lourdes : E 50/3, 590 kg/superficie de roue
– Rideau à l’avant


VBZ313

Groupe d’échappement :

– ventilateur : 12 000 m³/h
– moteur : 2,2 kW
– dimensions : 1 200 x 800 x 800 mm

– Canal :

600 x 600 mm avec ou sans clapet de récupération + chapeau de pluie à fermeture automatique jusqu’à une hauteur de 6 m à partir du niveau 0

– Fonctionnement :

interrupteur, lampe témoin, recyclage VBZ313

Extraction :

au moyen de filtres à peinture (8 m² d’arrêt de peinture) sous le caillebotis de dimensions 5.000 mm x 1.600 mm (fosse 900 mm)

Poutres :

1 pièce 3800 mm x 500 mm

Rideaux  :

2 pièces avec rails : dimensions : 6 800 mm x 3 000 mm

Eclairage :

2 x 4 boîtes lumineuses, chacune de 4 x 30 Watt = 960 Watt.

Plénum d’entrée:

– ventilateur : 2 x 3.500 m³/h
– moteur : 2 x 0,75 kW
– dimensions : 3 000 mm x 2 000 mm x 500 mm
– filtres : 3 filtres de plafond PA 560G

Paroi arrière :

2 panneaux de porte pour le stockage


Quelques zones de préparation sans terrassement

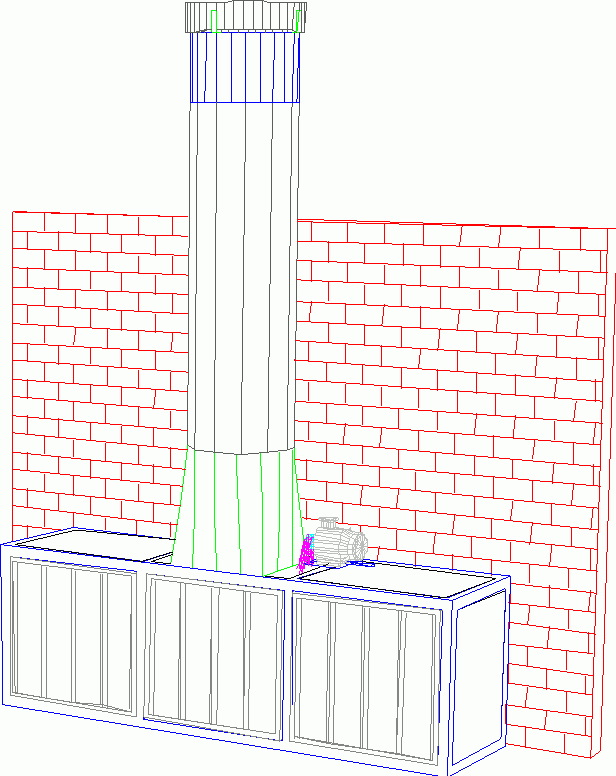

VBZ410

Groupe d’échappement :

– ventilateur : 12 000 m³/h
– moteur : 2,2 kW
– dimensions : 1 200 x 800 x 800 mm

– Canal :

(1) canal rond Æ 710 mm/
(2) canal carré 600/600 mm sans clapet de récupération/
(3) canal carré 600/600 mm avec clapet de récupération + chapeau de pluie à fermeture automatique jusqu’à une hauteur de 6 m à partir du niveau 0.
– Grille d’entrée d’air à fermeture automatique : 600 mm x 600 mm
– Commande : interrupteur, protection thermique VBZ410

Extraction :

au moyen de filtres à peinture (3,8 m² d’arrêt de peinture) dans le caisson filtrant de dimensions 3.800 mm x 1.000 mm x 800 mm

Option:

– Surface de grille plus grande : 5 x 1,6 m = 8 m².
– Débit plus important : 15 000 m³/h, moteur de 3 kW
– W-filter

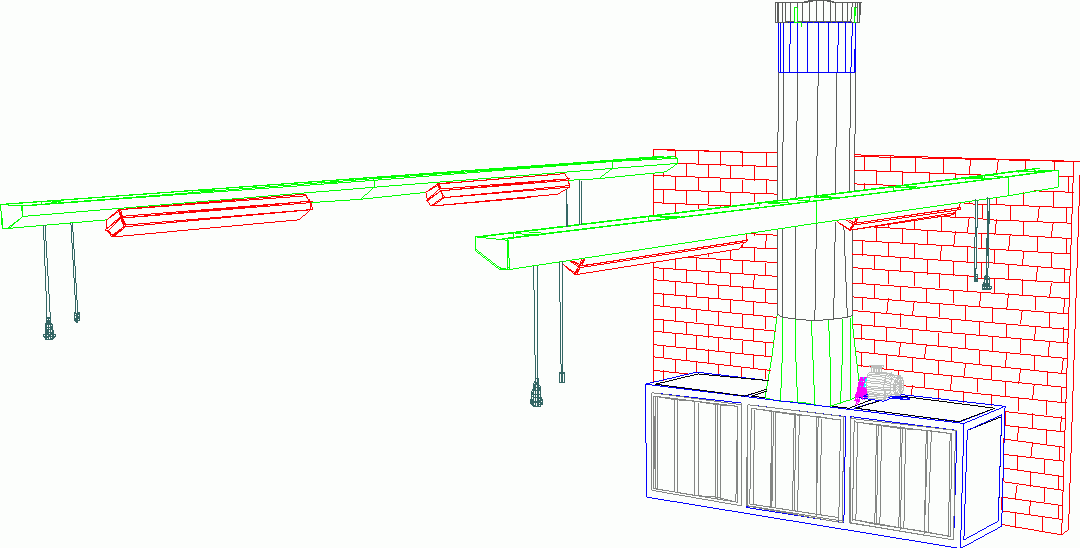

VBZ411

Groupe d’échappement:

– ventilateur : 12 000 m³/h
– moteur : 2,2 kW
– dimensions : 1 200 x 800 x 800 mm

– Canal :

(1) canal rond Æ 710 mm/
(2) canal carré 600/600 mm sans clapet de récupération/
(3) canal carré 600/600 mm avec clapet de récupération + chapeau de pluie à fermeture automatique jusqu’à une hauteur de 6 m à partir du niveau 0.
– Grille d’entrée d’air à fermeture automatique : 600 mm x 600 mm
– Commande : interrupteur, protection thermique VBZ411

Extraction :

au moyen de filtres à peinture (3,8 m² d’arrêt de peinture) dans le caisson filtrant de dimensions 3.800 mm x 1.000 mm x 800 mm
Lumière annulaire 7 x 4 m avec 6 boîtes à lumière, chacune de 2 x 58 Watt = 696 Watt

Option:

– Les deux boîtes d’énergie et les autres fournitures d’énergie
– Débit plus important : 15 000 m³/h, 3 kW
– W-Filter

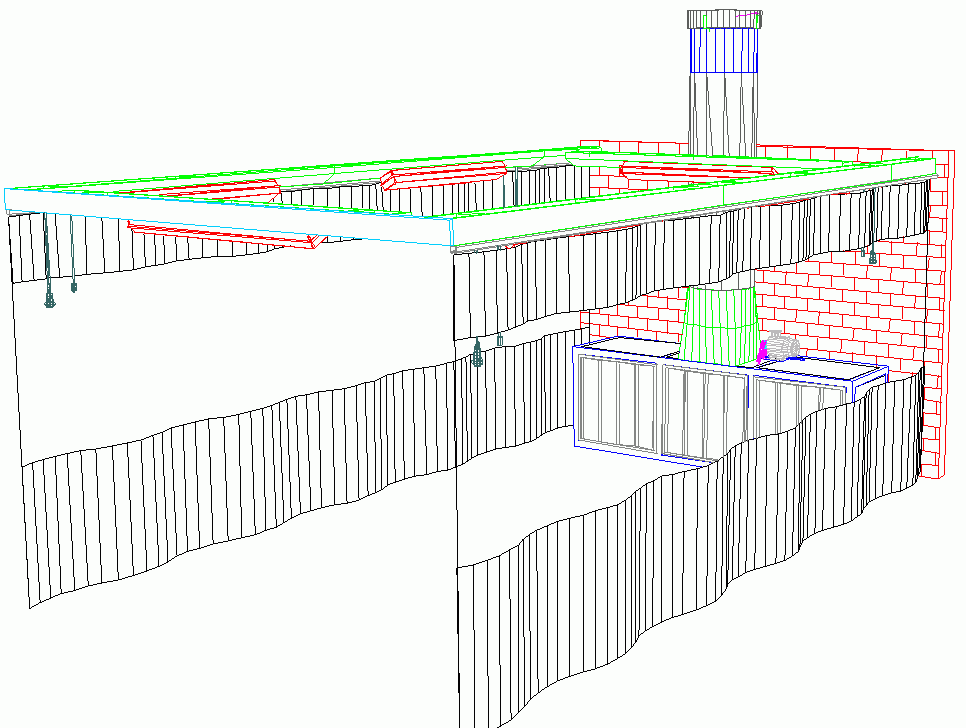

VBZ412

Groupe d’échappement:

– ventilateur : 12 000 m³/h
– moteur : 2,2 kW
– dimensions : 1 200 x 800 x 800 mm

– Canal :

(1) conduit rond Æ 710 mm/
(2) conduit carré 600/600 mm sans clapet de récupération/
(3) conduit carré 600/600 mm avec clapet de récupération + chapeau de pluie à fermeture automatique jusqu’à une hauteur de 6 m à partir du niveau 0
– Grille d’entrée d’air à fermeture automatique : 600 mm x 600 mm
– Commande : interrupteur, protection thermique VBZ412

Extraction :

au moyen de filtres à peinture (3,8 m² d’arrêt de peinture) dans le caisson filtrant de dimensions 3.800 mm x 1.000 mm x 800 mm

Lumière:

annulaire de 7 x 4 m avec 6 boîtes à lumière, chacune de 2 x 58 Watt = 696 Watt.

Rideaux :

2 pièces avec rails : dimensions : 6 800 mm x 3 000 mm

Option:

– Les deux boîtes d’énergie et les autres fournitures d’énergie
– Débit plus important : 15 000 m³/h, 3 kW
– W-Filter
– Rideau à l’avant

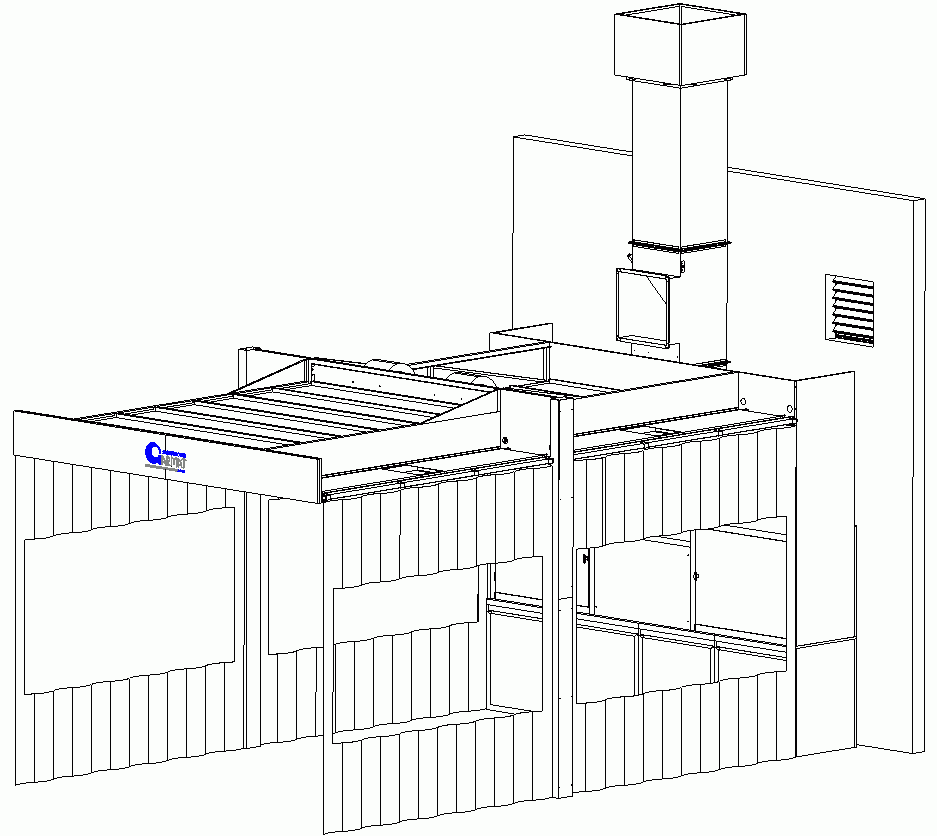

VBZ413

Groupe d’échappement :

– ventilateur : 12 000 m³/h
– moteur : 2,2 kW
– dimensions : 1 500 x 1 000 mm

– Canal :

600 x 600 mm avec ou sans vanne de récupération

– Fonctionnement :

interrupteur, lampe témoin, recyclage VBZ413

Extraction:

au moyen de filtres à peinture (3,8 m² d’arrêt de peinture) dans le caisson filtrant de dimensions 3 000 mm x 1 000 mm x 800 mm

Poutres :

1 pièce 3 800 mm x 500 mm

Rideaux :

2 pièces avec rails : dimensions : 6 800 mm x 3 000 mm

Éclairage :

2 x 4 boîtes lumineuses, chacune de 4 x 30 Watt = 960 Watt

Plénum gonflable :

– ventilateur : 2 x 3.500 m³/h
– moteur : 2 x 0,75 kW
– dimensions : 3 000 mm x 2 000 mm x 500 m
– filtres : 3 filtres de plafond PA 560G

Paroi arrière :

2 panneaux de porte pour le stockage


Double zone de préparation avec travaux de terrassement

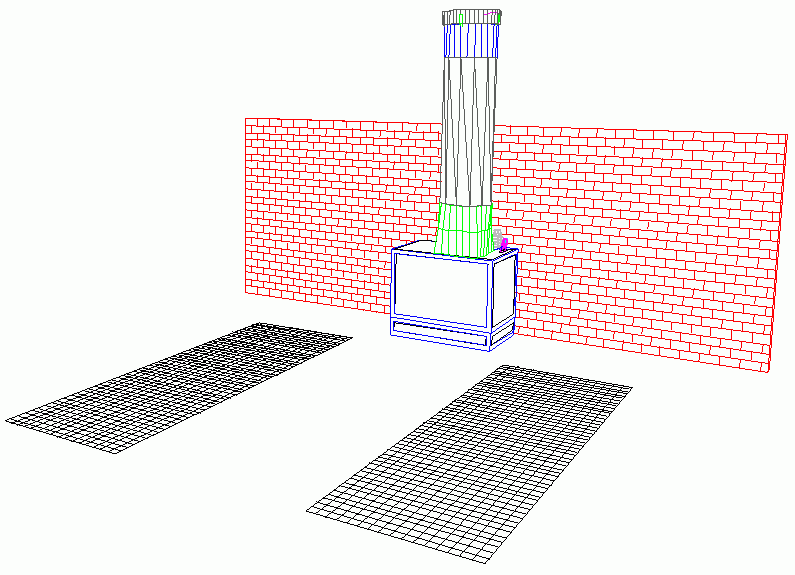

VBZ510

Groupe d’échappement:

– ventilateur : 18 000 m³/h
– moteur : 4 kW
– dimensions : 1 200 x 800 x 800 mm

– Canal :

(1) Æ 710 mm/
(2) Canal 600/600 mm avec clapet de récupération + capuchon de pluie à fermeture automatique jusqu’à une hauteur de 6 m à partir du niveau 0
– Grille d’entrée d’air à fermeture automatique : 600 mm x 600 mm
– Avec vanne d’arrêt pneumatique

-Fonctionnement :

interrupteur, protection thermique VBZ510

Extraction:

au moyen de filtres à peinture (8 m² d’arrêt de peinture) sous le caillebotis de dimensions 2 x (4.000 mm x 1.000 mm) (fosse 900 mm)

Option :

– Surface de la grille plus grande : 2 x (5 x 1,6 m) = 16 m²
– Débit plus important : 22 000 m³/h

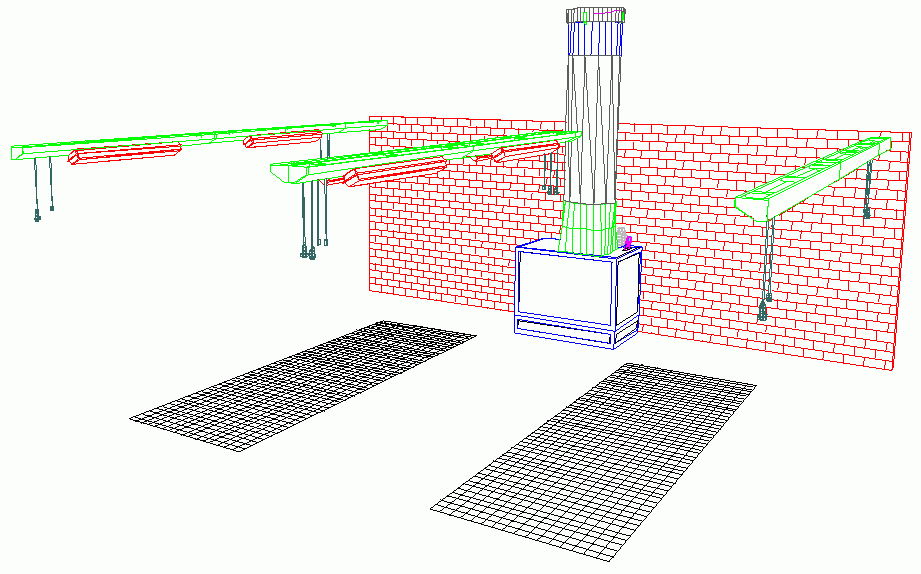

VBZ511

Groupe d’échappement :

– ventilateur : 18 000 m³/h
– moteur : 4 kW
– dimensions : 1 200 x 800 x 800 mm

– Canal :

(1) Æ 710 mm/
(2) Canal 600/600 mm avec clapet de récupération + chapeau de pluie à fermeture automatique jusqu’à une hauteur de 6 m à partir du niveau 0
– Grille d’entrée d’air à fermeture automatique : 600 mm x 600 mm
– Avec vanne d’arrêt pneumatique

– Fonctionnement :

interrupteur, protection thermique

Extraction :

au moyen de filtres à peinture (8 m² d’arrêt de peinture) sous le caillebotis de dimensions 2 x (4.000 mm x 1.000 mm) (fosse 900 mm)

Poutres 2 simples :

6 800 mm de long avec éclairage/1 double : 6 000 mm de long avec éclairage/2 simple : 3 800 mm de long avec éclairage

Eclairage :

12 boîtes lumineuses, chacune de 2 x 58 Watt = 1,392 Watt.

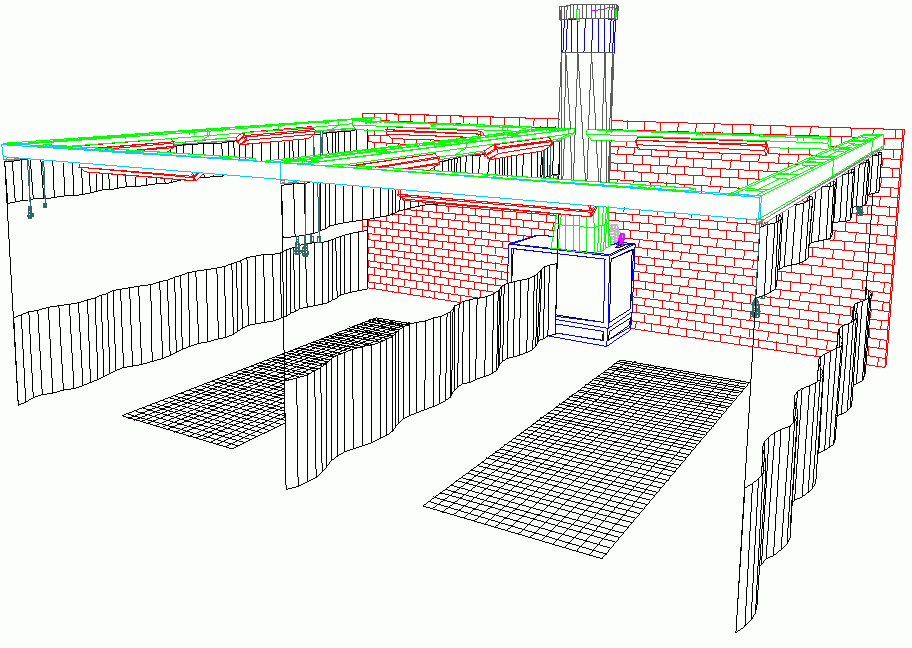

VBZ512

Groupe d’échappement :

– ventilateur : 18 000 m³/h
– moteur : 4 kW
– dimensions : 1 200 x 800 x 800 mm

– Canal :

(1) Æ 710 mm/
(2) Canal 600/600 mm avec clapet de récupération + capuchon de pluie à fermeture automatique jusqu’à une hauteur de 6 m à partir du niveau 0
– Grille d’entrée d’air à fermeture automatique : 600 mm x 600 mm
– Avec vanne d’arrêt pneumatique

– Fonctionnement :

interrupteur, protection thermique VBZ512

Extraction :

au moyen de filtres à peinture (8 m² d’arrêt de peinture) sous le plancher à lattes de dimensions 2 x (4000 mm x 1000 mm) (fosse 900 mm)

Faisceaux :

2 simples de 6 800 mm de long avec éclairage (2 x 58 W) /1 double de 6 000 mm de long avec éclairage (4 x 58 W) / 4 pcs de 3 800 mm de long avec éclairage (2 x 58 W)

Rideaux 2 pièces avec rails :

dimensions : 6.800 mm x 3.000 mm / 1 pièce avec rails : dimensions : 6.000 mm x 3.000 mm

Eclairage :

12 boîtes lumineuses, chacune de 2 x 58 Watt = 1392 Watt.

Option:

– Alimentation électrique
– Surface de la grille plus grande : 2 x (5 x 1,6 m) = 16 m².
– Débit plus important : 22 000 m³/

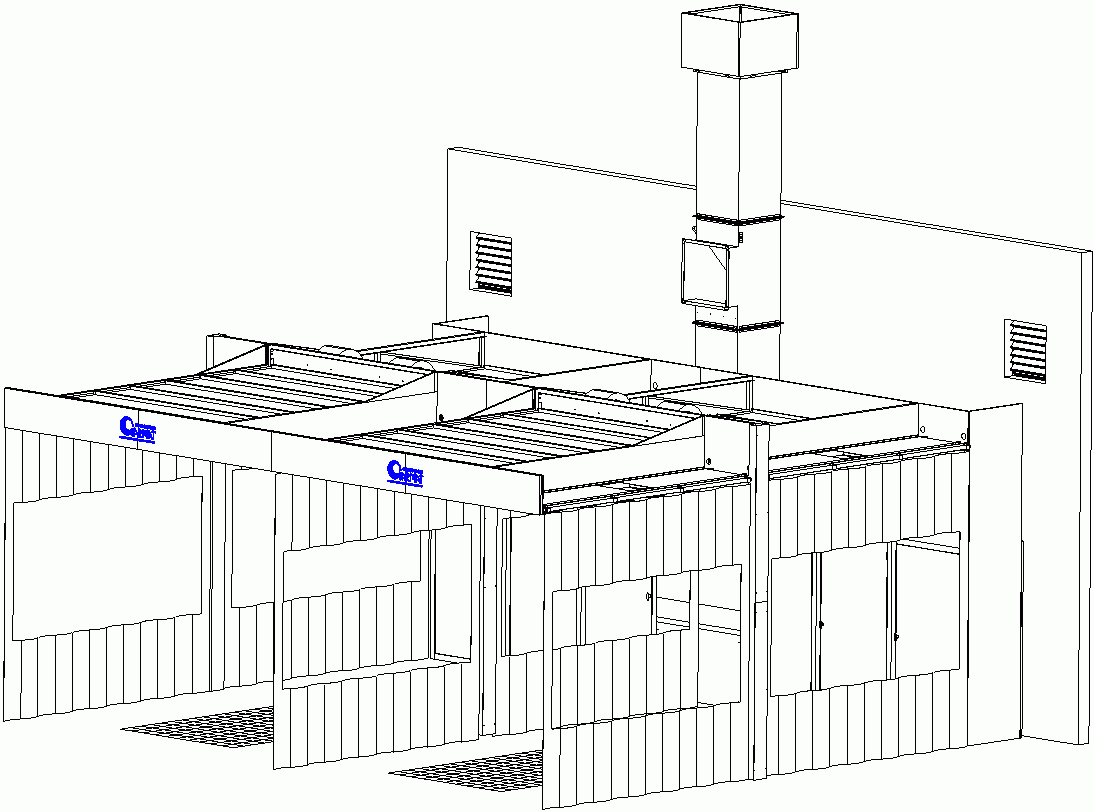

VBZ513

Groupe d’échappement :

– ventilateur : 18 000 m³/h
– moteur : 4 kW
– dimensions : 1 200 x 800 x 800 mm

– Canal :

600 x 600 mm avec vanne de récupération (ou sans vanne de récupération)
– Avec vanne d’arrêt pneumatique

– Fonctionnement :

interrupteur, lampe témoin, recyclage VBZ513

Extraction :

au moyen de filtres à peinture (16 m² d’arrêt de peinture) sous le caillebotis de dimensions 2 x (5.000 mm x 1.600 mm) (fosse 900 mm)

Poutres 2 pièces :

3 800 mm x 500 mm

Rideaux 3 pièces avec rails :

dimensions : 6.000 mm x 3.000 mm

Éclairage :

2 x (2 x 4 boîtes lumineuses), chacune 4 x 30 Watt = 1920 Watt.

Plénum d’entrée:

– ventilateur : 2 x (2 x 3.500 m³/h)
– moteur : 2 x (2 x 0,75 kW)
– dimensions : 3 000 mm x 2 000 mm x 500 mm
– filtres : 2 x (3 filtres de plafond PA 560G)

Paroi arrière :

6 panneaux de porte pour le stockage
Canalisations de 600/600 mm avec vanne de récupération (ou sans) et chapeau de pluie jusqu’à une hauteur de 6 m du niveau 0


Double zone de préparation sans travaux de terrassement

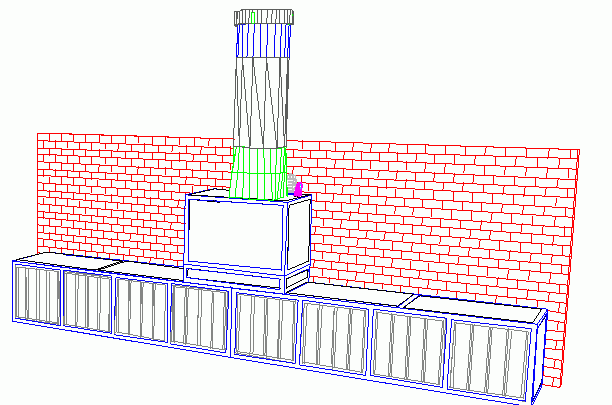

VBZ610

Groupe d’échappement :

– ventilateur : 18 000 m³/h
– moteur : 4 kW
– dimensions : 1 500 x 1 000 x 1 000 mm

– Canal :

(1) Æ 710 mm/
(2) Gaine 600/600 mm avec clapet de récupération + chapeau de pluie à fermeture automatique jusqu’à une hauteur de 6 m du niveau O
– Grille d’entrée d’air à fermeture automatique : 600 mm x 600 mm
– Avec vanne d’arrêt pneumatique

– Fonctionnement :

interrupteur, protection thermique VBZ610

Extraction :

au moyen de filtres à peinture (7,6 m² d’arrêt de peinture) dans le caisson filtrant de dimensions 2 x (3.800 mm x 1.000 mm x 1.000 mm)

Option:

– Surface de la grille plus grande : 2 x (5 x 1,6 m) = 16 m²
– Débit plus important : 22 000 m³/h

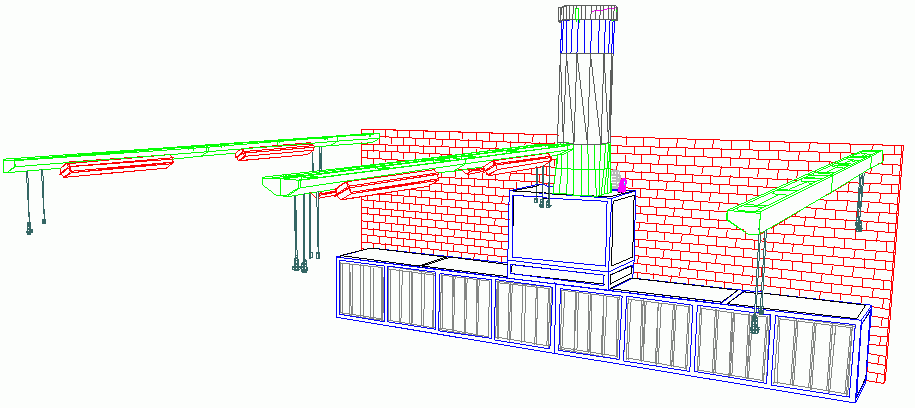

VBZ611

Groupe d’échappement :

– ventilateur : 18.000 m³/h
– moteur : 4 kW
– dimensions : 1 500 x 1 000 x 1 000 mm

– Canal :

(1) Æ 710 mm/
(2) Gaine 600/600 mm avec clapet de récupération + chapeau de pluie à fermeture automatique jusqu’à une hauteur de 6 m du niveau O
– Grille d’entrée d’air à fermeture automatique : 600 mm x 600 mm
– Avec vanne d’arrêt pneumatique

– Fonctionnement :

interrupteur, protection thermique VBZ611

Extraction :

au moyen de filtres à peinture (7,6 m² d’arrêt de peinture) dans le caisson filtrant de dimensions 2 x (3.800 mm x 1.000 mm x 1.000 mm)

Poutres :

2 simples : 6 800 mm de long avec éclairage (2 x 58 W)/1 double : 6 000 mm de long avec éclairage (4 x 58 W)

Eclairage :

8 boîtes à lumière, chacune de 2 x 58 Watt = 928 Watt.

Option:

– Alimentation électrique :
– 2×4 prises 2 phases + mise à la terre
– 2×4 raccords d’air comprimé :
– Passage d’Orion Æ = 6,2 mm
– Passage de la prévôté Æ = 8,0 mm
– Surface de la grille plus grande : 2 x (5 x 1,6 m) = 16 m².
– Débit plus important : 22 000 m³/h

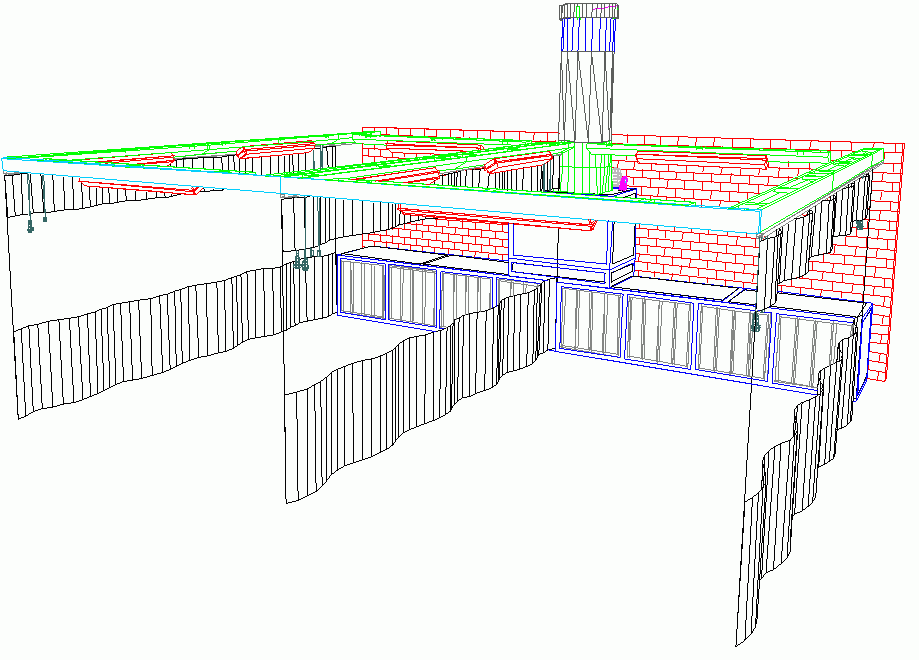

VBZ612

Groupe d’échappement :

– ventilateur : 18 000 m³/h
– moteur : 4 kW
– dimensions : 1 500 x 1 000 mm

– Canal :

(1) Æ 710 mm/
(2) Gaine 600/600 mm avec clapet de récupération + chapeau de pluie à fermeture automatique jusqu’à une hauteur de 6 m du niveau O
– Grille d’entrée d’air à fermeture automatique : 600 mm x 600 mm
– Avec vanne d’arrêt pneumatique

– Fonctionnement :

interrupteur, protection thermique

Extraction :

au moyen de filtres à peinture (7,6 m² d’arrêt de peinture) dans le caisson filtrant de dimensions 2 x (3.800 mm x 1.000 mm x 1.000 mm)

Poutres  :

2 simples : 6 800 mm de long avec éclairage (2 x 58 W)/1 double : 6 000 mm de long avec éclairage (4 x 58 W)/4 pcs 3 800 mm de long avec éclairage (2 x 58 W)

Rideaux :

2 pièces avec rails : dimensions : 6.800 mm x 3.000 mm/1 pièces avec rails : dimensions : 6.000 mm x 3.000 mm

Eclairage :

12 boîtes lumineuses, chacune de 2 x 58 Watt = 1392 Watt.

Option :

– Alimentation électrique :
– 2 x 4 prises 2 phases + mise à la terre
– 2 x 4 raccords d’air comprimé :
– Passage d’Orion Æ = 6,2 mm
– Passage de la prévôté Æ = 8,0 mm

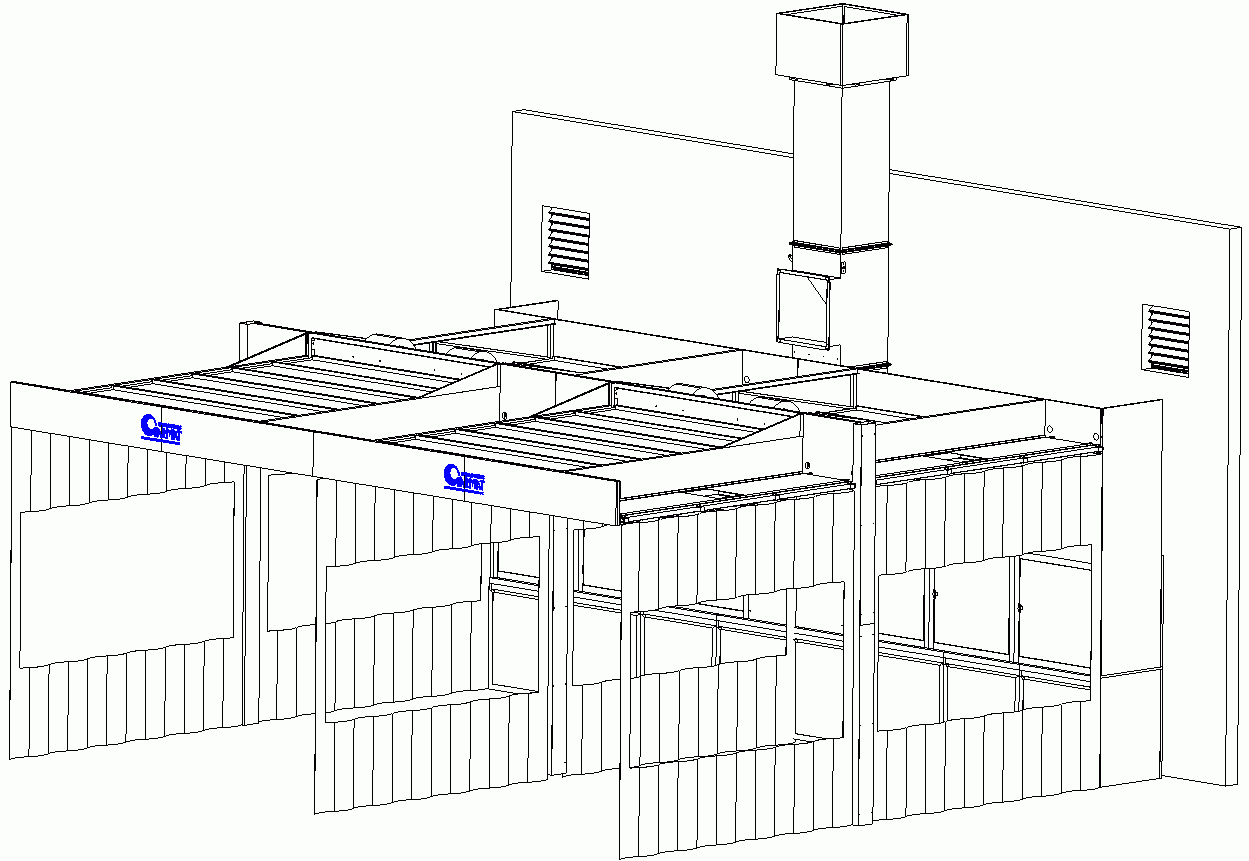

VBZ613

Groupe d’échappement :

– ventilateur : 18 000 m³/h
– moteur : 4 kW
– dimensions : 1 500 x 1 000 mm

Canal :

600 x 600 mm avec vanne de récupération (ou sans vanne de récupération)
– Avec vanne d’arrêt pneumatique

– Fonctionnement :

interrupteur, lampe témoin, recyclage

Extraction :

au moyen de filtres à peinture (7,6 m² d’arrêt de peinture) dans le caisson filtrant de dimensions 2 x (3.800 mm x 1.000 mm x 1.000 mm)

Poutres :

2 pièces 3800 mm x 500 mm

Rideaux :

3 pièces avec rails : dimensions : 6.000 mm x 3.000 mm

Eclairage :

2 x (2 x 4 boîtes à lumière), chacune 4 x 30 Watt = 1920 Watt.

Plénum d’entrée :

– ventilateur : 2 x (2 x 3.500 m³/h)
– moteur : 2 x (2 x 0,75 kW)
– dimensions : 3 000 mm x 2 000 mm x 500 mm
– filtres : 2 x (3 filtres de plafond PA 560G)
Paroi arrière 6 panneaux de porte pour le stockage
Canalisations 600/600 mm avec vanne de récupération (ou sans vanne) et chapeau de pluie jusqu’à une hauteur de 6 m à partir du niveau 0


Site du constructeur : Garmat

Site du produit : Garmat-Zone-de-Préparation
