Ten – EDA 2

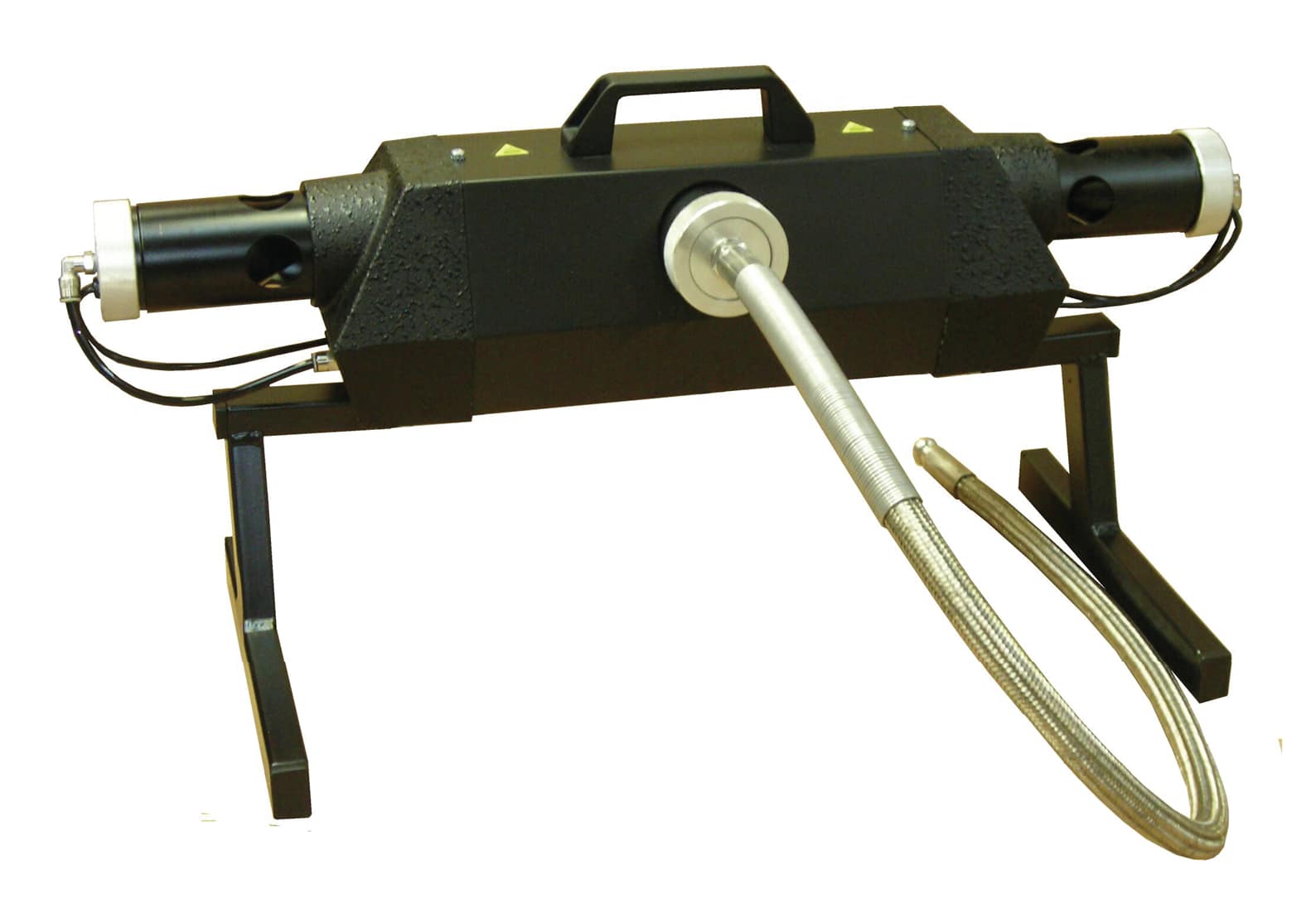

Analyseur de gaz d’échappement EDA II


L’EDA II est un compteur de fumée multifonctionnel, qui peut être connecté à plusieurs analyseurs de gaz d’échappement, ordinateurs et autres systèmes de test. En fait, chaque système équipé d’un port de communication série normal peut être étendu avec un test de fumée, en utilisant l’EDA II. Le compteur de fumée EDA II est très complet, compact et un testeur facile à utiliser. Pour ces raisons, l’EDA II est un équipement pour presque tous les techniciens, dans les ateliers, les centres d’inspection et pour les accordeurs. Afin d’effectuer une mesure d’opacité rapide et précise, le RTE a développé l’analyseur de gaz d’échappement diesel, l’EDA II. Grâce à sa conception compacte et à son design soigné, l’EDA II est un compteur de fumée très convivial et ne nécessitant pratiquement pas d’entretien.


Caractéristiques standard :

•test rapide et facile

•Tester les voitures particulières ainsi que les véhicules utilitaires

•Capteur de fumée en aluminium de haute qualité pour une répétabilité des mesures avec un minimum d’entretien

•Calibrage automatique du zéro et vérification hebdomadaire de l’étalonnage

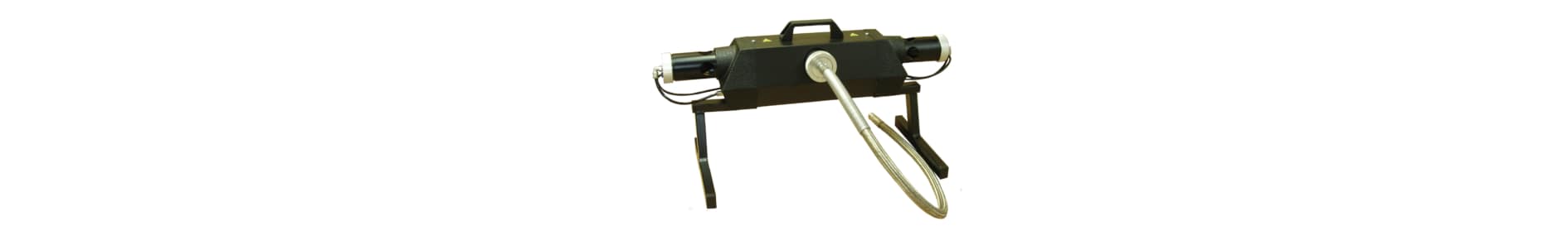

Ten - EDA II


UNE TECHNOLOGIE AVEC L’AVENIR EN VUE

L’EDA II mesure par le principe du flux partiel. Cela signifie que seule une partie des gaz d’échappement est conduite à travers la chambre de fumée.
Par rapport à un analyseur à flux total, cela signifie que nous avons pu développer une conception plus compacte.
Pour obtenir la plus grande précision possible de la chambre de fumée,
il est équipé des éléments suivants :

•un puissant système de chauffage autorégulé maintient la chambre de fumée à 100 °C en permanence, afin d’éviter l’humidité et la décompression des gaz
•des capteurs de pression
•des capteurs de température de la chambre
•des capteurs des gaz dans la chambre de fumée (ses trois capteurs envoient des informations importantes à l’unité de traitement qui contrôle et corrige la mesure d’opacité)



Le compteur de fumée lui-même est fabriqué dans un type d’aluminium spécial pour éviter la corrosion et la déformation mécanique, mais aussi pour assurer une conduction thermique optimale.
Toutes les informations mesurées dans la cellule de fumée sont traitées dans l’unité de traitement et peuvent être présentées via le port RS232.
L’EDA II dispose d’un puissant ensemble de commandes, qui vous offre une large gamme de possibilités. Il vous offre toutes les possibilités de concevoir vos propres procédures de test, par exemple un test continu, un test d’accélération libre de la CEE ou une présentation graphique.
L’EDA II vous offre un outil pour tester les émissions diesel comme vous le souhaitez, même à des fins de diagnostic.


OPTIONS :

•NER Zero Emission:
Un système d’extraction des gaz d’échappement conçu pour permettre une mesure précise et propre des émissions de gaz d’échappement diesel dans l’environnement de l’atelier.

BT Kit:
Kit Bluetooth pour la communication sans fil entre l’EDA 2000 et la chambre de fumée.

•Sondes d’échappement:
Pour les véhicules utilitaires de 1 ou 3,5 mètres.

•Pinces Piëzo:
Plusieurs tailles, 4,5, 5, 5,6, 6, 6,35, 7, 8 et 10 mm

•RPM Adaptateurs:
Systèmes de détection optique et de batterie de voiture.


Spécification:

Puissance absorbée : 220 / 240
Volt Fréquence : 50 Hz
Puissance maximale : 330 W
Chambre de mesure : Longueur 430 mm
Aluminium Température de l’huile : 0-150 ºC
Température des cellules : 0-150ºC
Opacité : 0-99 % / 0-9,99 m-1
Poids : environ 8 kg




Site du constructeur : Ten-Automotive

Site du produit : Ten-Automotive-EDA-II
